OKX-Ⅰ卸料阀系统
概述
底库卸料阀系统主要应用于生料均化库、水泥库库底卸料。它可截断库的料流，可对卸料量进行控制，整个系统由闸板阀、回转阀及流量控制阀系统三个部分组成。其阀体与阀芯为金属与金属的硬密封结构．

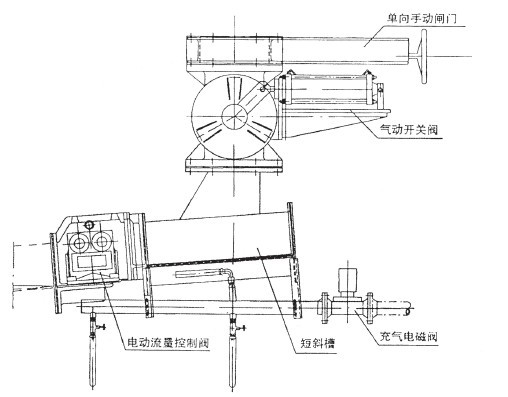

示意图
技术参数表
输送物料 | 粉状物料 | 粉状物料 | 粉状物料 | 粉状物料 |
物料容量t/m3 | 0.7-1 | 0.7-1 | 0.7-1 | 0.7-1 |
物料温度℃ | <100 | <100 | <100 | <100 |
物料湿度 | <1% | <1% | <1% | <1% |
Zui大通过能力m3/h | 130 | 200 | 320 | 560 |
闸板阀 | 310×310 | 310×310 | 310×310 | 410×410 |
气动回转阀 | 200x200 | 200x200 | 200x200 | 300x300 |
气缸 | QGBⅡ100×250-MP4 | QGBⅡ100x250-MP4 | QGBⅡ100x250-MP4 | QGBⅡ100x250-MP4 |
电动流量阀 | Φ250 | Φ315 | Φ400 | Φ500 |
电动执行器 | DKJ-310/AS-25 | DKJ-410/BS-60 | DKJ-410/BS-60 | DKJ-410/BS-60 |
