回转式空气分配器
一、 概述
回转式空气分配器是通过阀芯旋转，将风机送入的空气由旋转阀芯依次分配给各个出风口，而获得定时定量的压缩空气，再通过管道送到各均化区（配充气箱），依次循环使粉料得到均化。

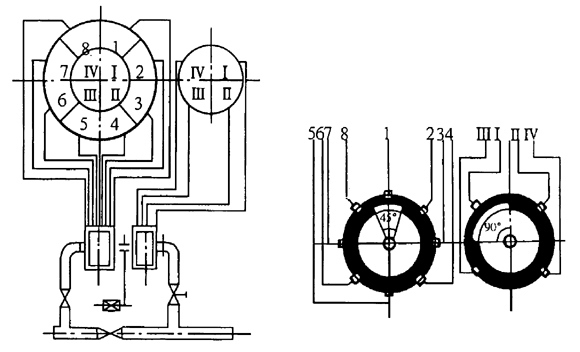

二、回转式空气分配器原理图
三、技术参数表
型号规格 | QFFΦ500mm | QFFΦ500mm | QFFΦ500mm | QFFΦ500mm | |
名称 | 单四嘴 | 单八嘴 | 双六嘴 | 四、八嘴 | |
外形尺寸 | 2160×950×820 | 1600×1700×910 | 2006×2165×1100 | 1630×1700×9100 | |
减速电机 | 摆线针轮减速机BWEY2715－1505 | 摆线针轮减速机BWEY2715－1505 | 摆线针轮减速机XWEY－106 | 摆线针轮减速机BWEY2715－1505 | |
链传动 | Z1＝17、Z2＝68 | Z1＝17、Z2＝68 | Z1＝19、Z2＝66 | Z1＝17、Z2＝68 | |
分配阀名称 | 四嘴 | 八嘴 | 六嘴 | 四嘴 | 八嘴 |
进气口直径（Φmm） | 100 | 100 | 150 | 100 | 100 |
出气口直径（Φmm） | 100 | 80 | 125 | 100 | 80 |
风量（m3/min） | 10 | 4 | 8.5 | 10 | 4 |
工作风压（MPa） | 0.07 | 0.04 | 0.07 | 0.04 | |
阀芯转速（r/min） | 0.25 | 0.25 | 0.288 | 0.25 | |
Zui大使用压力（Mpa） | 0.1 | 0.1 | 0.1 | 0.1 | |
配套选用 | Φ8米、Φ10米生料均化库 | Φ8米、Φ10米水泥及生料均化库 | Φ15米、Φ18米水泥均化库 | Φ8米、Φ10米混合式生料均化 | |

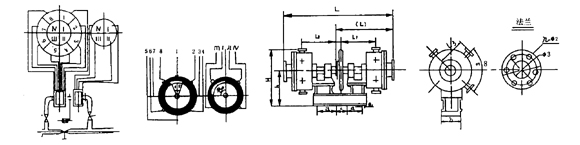

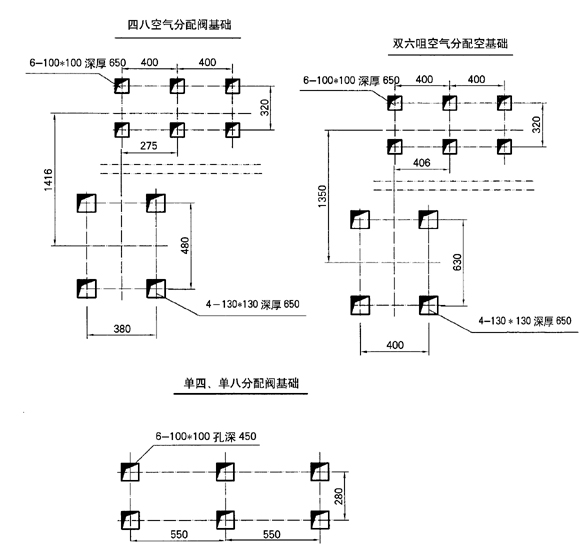

外形尺寸及基础图
回转式空气分配器原理图
