卸料装置
一、 概述

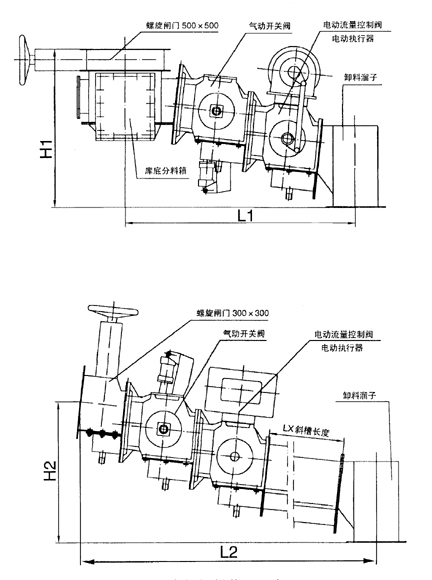

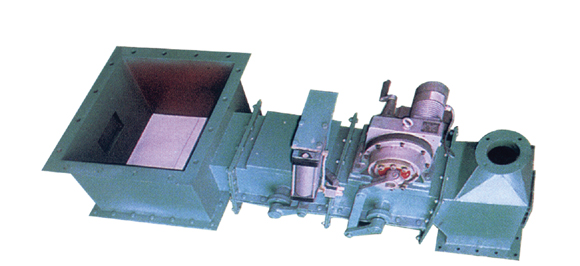

库底卸料装置由库底螺旋闸门、库底分料箱、电动（气动）开关阀、电动流量控制阀及卸料溜子组成，用于水泥生料粉或水泥的库底卸料。库底卸料装置能自动调节卸料流量且均匀，其结构合理，操作维护简单方便，可设三个卸料口，用户也可选用库侧卸料装置。
库底卸料装置的密封结构可分为软性密封和刚性密封两种形式。软性密封结构系在阀芯与阀体之间采用羊毛毡压紧的方式进行密封。刚性密封结构系在卸料的进口端加连接头。连接头与阀芯之间安装钢制弧形密封件，与阀芯帖合实现刚性密封，其密封间隙可以调整，更适用于动作频次较高和温度较高的场合，其密封效果好，使用寿命长。
二、 技术参数表
规格 名称 | B250 | B315 | B400 | |
软 性 密 封 | 流量m3/h | 130 | 160 | 220 |
使用温度℃ | ＜100 | ＜100 | ＜100 | |
Zui大流通面积m2 | 0.0148 | 0.025 | 0.0425 | |
Zui小中心距mm | 1180 | 1230 | 1410 | |
Zui小高度H（a=6°）mm | 830 | 830 | 1025 | |
刚性 密 封 | 流量m3/h | 120 | 160 | 220 |
使用温度℃ | ＜150 | ＜150 | ＜150 | |
Zui大流通面积m2 | 0.0148 | 0.025 | 0.0425 | |
Zui小中心距mm | 1350 | 1410 | 1410 | |
Zui小高度H（a=6°）mm | 830 | 830 | 1025 | |
开关阀 | 气缸 | QGBII100×200－MP2 | QGBII100×200－MP2 | |
电磁阀 | KD25－8, 220V | |||
电动推杆 | DT100－20 | DT300－200 | ||
流量阀 | 电动执行器 | DKJ－310/AS－25 | DKJ－410/BS－60 | |
