VKX-Ⅰ卸料装置
概述

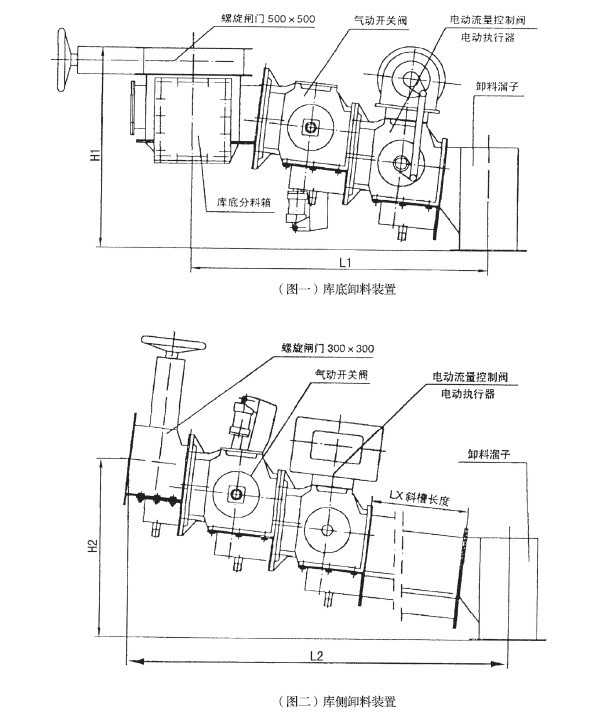

库底卸料装置由库底螺旋闸门、库底分料箱、电动（气动）开关阀、电动流量控制阀及卸料溜子组成（见图一），用于水泥生料粉或水泥的库底卸料。库底卸料装置能自动调节卸料流量且均匀，其结构合理，操作维护简单方便，可设三个卸料口，用户也可选用库侧卸料装置（见图二）。
库底卸料装置的密封结构可分为软性密封和刚性密封两种形式，软性密封结构系在阀芯与阀体之间采用羊毛毡压紧的方式进行密封。刚性密封结构系在卸料的进口端加连接头。连接头与阀芯之间安装钢制弧形密封件，与阀芯密合实现刚性密封，其密封间隙可以调整，更适于动作频次较高和温度较高的场合，其密封效果好，使用寿命长。
技术参数表
规格 名称 | B250 | B315 | B400 | |
软性密封 | 流量m3/h | 130 | 160 | 220 |
使用温度℃ | <100 | <100 | <100 | |
Zui大流通面积m2 | 0.0148 | 0.025 | 0.0425 | |
Zui小中心距mm | 1180 | 1230 | 1410 | |
Zui小高度H（α=6°）mm | 830 | 830 | 1025 | |
刚性密封 | 流量m3/h | 120 | 160 | 220 |
使用温度℃ | <150 | <150 | <150 | |
Zui大流通面积m2 | 0.0148 | 0.025 | 0.0425 | |
Zui小中心距mm | 1350 | 1410 | 1410 | |
开 关 阀 | Zui小高度H（α=6°）mm | 830 | 830 | 1025 |
气缸 | QGBⅡ100x200-MP4 | QGBⅡ100x200-MP4 | ||
电磁阀 | KD25-8，220V | |||
电动推杆 | DT100-20 | DT300-200 | ||
流量阀 | 电动执行器 | DKJ-310/AS-25 | DKJ-410/BS-60 | |
代号 规格 | H1 | L1 | H2 | L2 |
B250 | 980 | 1360 | 670+Lx Sin6° | 1482+Lx Cos6° |
B315 | 1060 | 1410 | 718+Lx Sin6° | 1372+Lx Cos6° |
B400 | 1060 | 1410 | 688+Lx Sin6° | 1372+Lx Cos6° |
